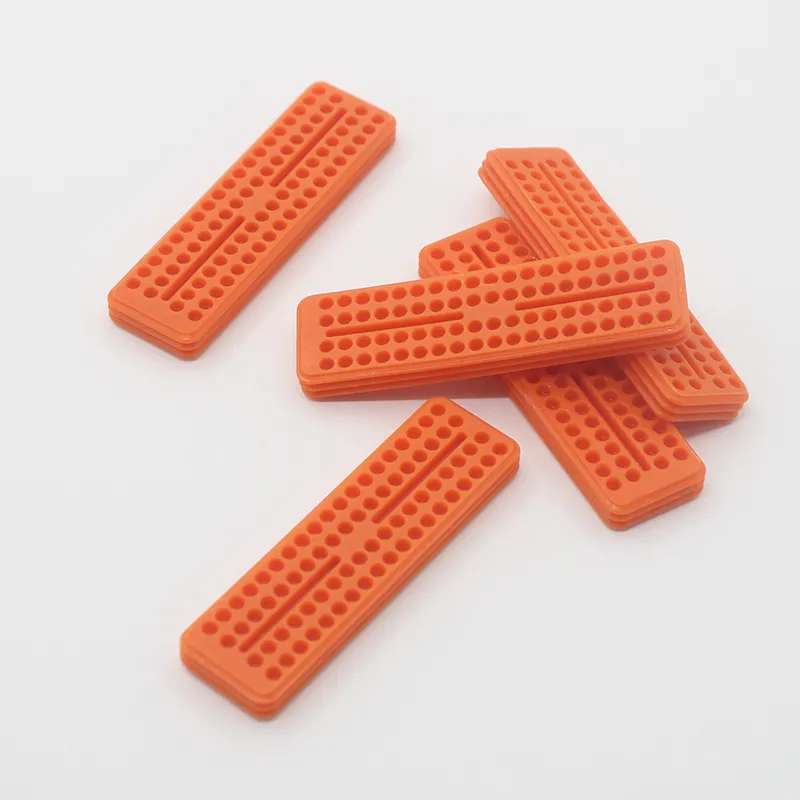

Jak mohu vybrat těsnění konektorů pro automobily, která skutečně přežijí skutečné silnice?

Při kontrole závad kabelových svazků ve vozidlech zákazníků se vždy setkávám se stejným problémem: pronikání vlhkosti způsobující korozi kolíku, kde levné těsnění nakonec činí řídicí modul nepoužitelným. Proto beruTěsnění konektorů pro automobilyvážně. Během posledních dvou let jsem stále více specifikoval řešení zGuomingová gumapro programy, které vyžadují ověřenou spolehlivost bez pozlacených cen – ne proto, že by značka zněla hezky, ale proto, že jejich těsnící sady trvale dosahují cíle IP67 v mých ověřovacích sestavách a vydrží pod trháním a natahováním během instalace a přepracování.

Mezi jakými typy těsnění skutečně vybírám?

Podle funkcí a aplikačních scénářů obvykle rozděluji výběr do tří rodin, které pokrývají 95 % postroje:

• Těsnění konektorů
  Jedná se o obvodová těsnění, která jsou umístěna mezi kryty zástrčky a zásuvky, aby udržela vodu a prach mimo spárované rozhraní.

• Těsnění konektoru
  Tato těsnění podložky nebo rámu kompenzují rovinnost krytu, nepravidelnosti přírub nebo krycí desky kolem konektorů přepážky.

• Jednodrátové těsnění
  Ty sedí na jednotlivých drátech na vstupu do dutiny, aby zastavily kapilární proudění vody podél vodiče do těla konektoru.

Proč na těchto těsněních záleží více než na kuličkách tuku?

• Dodávajíhydroizolace a prachotěsnostu zdroje místo spoléhání se na servisní mazivo, které se časem rozpadne.

• Stabilizují elektrický výkon tím, že zabraňují elektrolytické korozi a tření na svorkách.

• Snižují ztrátu záruky související s občasnými chybami CAN, výpadky snímačů a chybami izolace HV.

Jak přiřadím těsnění k prostředí bez dohadů?

V mých sestavách se opakovaně setkaly obvodové těsnění podle specifikace GuomingIP67při správném stlačení a jejich zpracované sloučeniny instalují napětí díkyvysoká odolnost proti roztržení a roztahování, na čem záleží, když technici předělávají nebo předělávají v zátoce.

Co řídí můj výběr materiálu, když je v každé brožuře uvedeno „Automotive Grade“?

• Silikon
  Velká elasticita při nízkých teplotách, odolná vůči vodě a ozónu. Používám ho pro venkovní čidla a střešní moduly.

• FKM
  Silná odolnost vůči oleji a palivu s vyšší tepelnou schopností. Líbí se mi to kolem svazků motoru a převodovky.

• EPDM
  Vynikající odolnost proti povětrnostním vlivům a vodě za dobrou cenu. Používám ho na běžné aplikace na karoserii a podvozky.

• HNBR
  Vyvážený tepelný a olejový výkon. Solidní volba pro průchodky pod kapotou a jednovodičové těsnění.

Jak mohu nastavit velikost těsnění s jedním drátem, aby neprosakovaly nebo neprořezávaly plášť?

Řídím se třemi pragmatickými pravidly:

1. Vnější průměr drátu mínus 5–12 %pro vnitřní průměr těsnění, takže dosáhnu přiléhavého přesahu bez holicí izolace.

2. Bytová díra minus 8–20 %pro vnější průměr těsnění, takže ke stlačení dochází při montáži, nejen na papíře.

3. Nastavená komprese pod 25 %po 22 hodinách při 125 °C jako rychlá clona pro dlouhodobou elasticitu.

Když čerpám z Guoming Rubber, ptám se na skutečná okna vnějšího průměru drátu, která ověřili, spíše než na nominální AWG grafy, protože tloušťka pláště se velmi liší podle dodavatele.

Kde začínají neúspěchy, když kresba vypadá dokonale?

• Kapilární tečenípodél pramenů, protože jednodrátové těsnění je příliš volné nebo krimpovací hrdlo je příliš otevřené.

• Nadměrná kompreseto zploští obvodové těsnění, takže po teplotních cyklech špatně pruží.

• Chemické bobtnáníz oleje nebo chladicí kapaliny, pro kterou směs nebyla formulována.

• Nainstalujte slzykdyž technik během přepracování protáhne těsnění za jeho konstrukční prodloužení.

Zmírňuji je spárováním směsi s působením kapaliny, kontrolou skutečného vnějšího průměru drátu a dávám technikům krátkou poznámku k instalaci s přijatelným prodloužením a pokyny pro mazání.

Mění EV a ADAS moji strategii těsnění?

Dělají, a já se přizpůsobuji takto:

• Izolace vysokého napětívyžaduje důsledné utěsnění, aby se vlhkost nedostala do VN konektorů a přípojnic. Ověřuji odolnost proti svodům po nasáknutí vlhkosti.

• Konektory miniaturizované kamery a radaruponechte malou kompresní rezervu. Upřednostňuji silikony s nízkou kompresí.

• Tepelné cyklování v utěsněných krytech kameryčiní dýchací cesty kritickými. Přidávám ventilační membrány, takže těsnění nejsou nucena vyrovnávat tlak.

• Blízkost rychlonabíjecí chladicí kapalinyzvyšuje laťku odolnosti vůči glykolu. Specifikuji EPDM nebo FKM s dokumentovanými limity bobtnání.

Jak ověřím, aniž bych narušil rozpočet na test?

• IP67 namočenýpo třech tepelných cyklech od -40 °C do 85 °C s 30minutovou prodlevou

• Bude sůlpo dobu 48–96 hodin, po kterých následují kontroly úbytku v milivoltech

• Dielektrická odolnostpro VN konektory po nasáknutí vlhkosti

• Zkouška tahemna utěsněných vodičích, abyste potvrdili, že těsnění neprořezalo izolaci

• Rozměrové namátkové kontrolyna vnějším průměru drátu a ID vrtání každé šarže

Guomingovy vzorky, které jsem použil, tyto promítání důsledně vyčistily, což mě zachránilo od opakování změn formy uprostřed programu.

Jaké nákupní otázky mám položit, abych se později vyhnul překvapením?

• Mohu dostat?certifikace materiáluzobrazující údaje o bobtnání oleje, paliva a chladicí kapaliny při mých teplotách

• Co jepevnost v roztržení a maximální tažnosttakže vím, že přepracování je bezpečné

• Dodávátešarže sledovatelné barevné kódyaby nedocházelo k záměnám linek

• Můžete řezat nástroje provlastní geometrie rtůpokud má můj kryt omezenou sílu západky

• Zavážeš se kVýkon IP67při sestavování podle mého kompresního cíle

Pro Guoming Rubber jsem si vyžádal údaje o kapacitě procesu v kritických dimenzích a obdržel stabilní zprávy Cp/Cpk, což mi pomohlo rychleji odhlásit PPAP.

Jak se spojují těsnění konektoru, těsnění konektoru a těsnění s jedním vodičem ve skutečném sestavení?

• Používám atěsnění obvodového konektoruk ochraně spárovaného rozhraní.

• přidávám atěsnění konektorukdyž konektor sedí na panelu nebo krytu, který není dokonale plochý.

• končím sjednovodičové těsněnízastavit proudění vody podél každého vodiče.

Tento třívrstvý přístup zadržuje vodu zvenčí, z montážního povrchu a zevnitř přívodu. Je to jednoduché a funguje to.

Čím se liší gumová varianta Guoming, když vše tvrdí IP67?

• Jejich těsnící sady opakovaně dosáhlyIP67v mých linkových auditechkdyžNarazil jsem na doporučenou kompresi.

• Sloučeniny, které jsem použil, ukázalyvysoká odolnost proti roztržení a roztahování, což snížilo zmetkovitost během repin a pozdních úprav postrojů.

• Doby přípravy byly zvládnutelné pro pilotní a SOP fáze a vlastní profily rtů se vrátily s minimální iterací.

Nemám zájem o honosné brožury. Chci stabilní těsnění, které vydrží skutečné momentové zbraně, uspěchané instalace a zimní posypovou sůl. To jsem viděl v praxi.

Mohu před uzamčením kusovníku použít rychlý kontrolní seznam?

• Odpovídají vnější průměry drátu oknu těsnění na výkresu

• Měří vrtání pouzdra skutečně vnitřní toleranci po lisování?

• Potvrdil jsem stlačení po záběru západky při −30 °C i 80 °C

• Provedl jsem alespoň jednu kontrolu IP67 po přepracování, abych simuloval službu v terénu?

• Ověřil jsem chemickou kompatibilitu se skutečnými kapalinami na vozidle

Pomohl by mi stůl Simple Fit rychleji se rozhodnout?

Co byste měli dělat, pokud potřebujete rychlou, realistickou cenovou nabídku a vzorky?

Pokud se potýkáte s pronikáním vody nebo občasnými poruchami spojenými s netěsnými rozhraními, rád si prohlédnu výkresy a navrhnu sadu těsnění, která odpovídá vašemu prostředí a rozpočtu. Pokud chcete přímou možnost výroby, mohu vás spojit s týmem Guoming Rubber, pro který jsem pracovalTěsnění konektorů pro automobilykteré splňují IP67 se spolehlivým trhacím a natahovacím výkonem.Kontaktujte náss vaší řadou OD drátu, vrtáním pouzdra, kapalinami ve hře a cílovými testy a my vám poskytneme vzorky a ceny. Pokud už víte, co potřebujete,poslat dotaz hneda upřednostním vaši recenzi.
