Co je 12kolíkové těsnění pro elektrický konektor a jak chrání elektrická připojení?

Co je 12kolíkové těsnění drátu pro elektrický konektor?

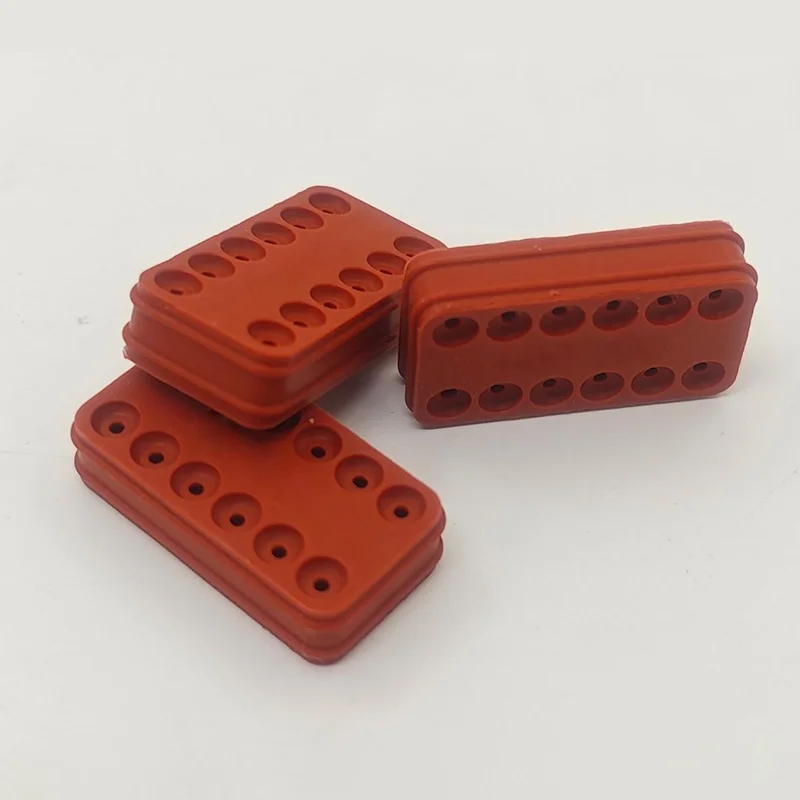

A 12kolíkové těsnění drátu pro elektrický konektorje těsnicí prvek určený pro elektrický konektor obsahující dvanáct jednotlivých připojovacích pozic. Jeho primárním účelem je utěsnit oblast, kde vodiče procházejí do pouzdra konektoru, a pomáhá tak zabránit nežádoucím látkám v dosahování vnitřních svorek.

Na rozdíl od samotného pouzdra konektoru je drátěné těsnění obvykle relativně malá elastomerní součást. Jeho výkon do značné míry závisí na rozměrové přesnosti, materiálových charakteristikách, kompatibilitě průměru drátu, kompresi a geometrii dutiny konektoru.

V praktických aplikacích těsnění spolupracuje s pouzdrem konektoru, svorkami, dráty, uzamykacími mechanismy a dalšími těsnicími prvky. Kompletní těsnicí systém proto nemůže být hodnocen pouze pryžovou složkou. Těsnění vodiče musí přesně odpovídat konstrukci konektoru a rozměrům kabelu.

U vícekolíkových elektrických systémů je utěsnění každého vstupního bodu vodiče obzvláště důležité, protože malý otvor kolem kabelu se může stát vstupní cestou pro vlhkost, prach, olej nebo jiné nečistoty. V průběhu času může kontaminace přispět ke korozi, nestabilnímu elektrickému výkonu, problémům s izolací nebo předčasnému selhání součástí.

Jak je strukturováno 12kolíkové drátěné těsnění?

Typické řešení těsnění 12kolíkového konektoru může obsahovat více těsnicích oblastí odpovídajících jednotlivým dutinám drátu. V závislosti na konstrukci konektoru může být těsnění vyrobeno jako samostatné drátěné těsnění, vícedutinová těsnící komponenta nebo jiná specializovaná konfigurace.

Těsnicí oblast normálně závisí na řízené interferenci mezi elastomerem a okolními součástmi konektoru. Když je drát vložen správně, těsnicí břit nebo těsnicí plocha se stlačí kolem pláště drátu, zatímco zůstane bezpečně umístěn uvnitř dutiny konektoru.

Mezi nejdůležitější strukturální faktory obvykle patří:

• Vnitřní průměr:Musí přesně odpovídat příslušnému průměru drátu nebo kabelu.
• Vnější průměr:Musí pasovat do dutiny konektoru bez nadměrné deformace.
• Těsnící rty:Zajistěte kontrolovaný kontakt kolem povrchu drátu.
• Retenční vlastnosti:Pomozte udržet těsnění ve správné poloze během montáže.
• Tloušťka materiálu:Ovlivňuje kompresi, pružnost a dlouhodobé těsnící vlastnosti.
• Celková geometrie:Musí odpovídat pouzdru konektoru a konfiguraci svorek.

Vzhledem k tomu, že malé rozměrové odchylky mohou ovlivnit výkon těsnění, je pro výrobní aplikace důležité přesné lisování a důsledná kontrola kvality.

Co dělá 12kolíkové drátěné těsnění?

Hlavní funkcí je vytvořit environmentální bariéru kolem vstupního bodu drátu. Jeho praktická hodnota však přesahuje jednoduchou hydroizolaci.

Skutečná úroveň ochrany závisí na kompletním systému konektorů, včetně konstrukce pouzdra, stavu spojení, rozměrů vodičů, materiálu těsnění, kvality montáže a požadavků na testování. Proto by těsnění nemělo být nikdy specifikováno nezávisle na zamýšleném konektorovém systému.

Jaké materiály se běžně používají?

Výběr materiálu je jedním z nejdůležitějších rozhodnutí při vývoji nebo nákupu drátěného těsnění. Různá elektrická prostředí vystavují součásti těsnění různým kombinacím teploty, vlhkosti, olejů, chemikálií, vibrací a mechanického namáhání.

Silikonový kaučuk je často zvažován pro těsnění elektrických konektorů, protože jeho flexibilita mu umožňuje přizpůsobit se plášťům drátu při zachování těsnícího kontaktu při změnách teploty. Správný materiál by však měl být vždy vybrán podle skutečného provozního prostředí, spíše než jednoduše zvolit nejčastěji používanou možnost.

Co je třeba vzít v úvahu při výběru?

Výběr 12kolíkového těsnění vodiče vyžaduje více než jen sladění počtu pozic konektoru. Kupující a inženýři by měli před zadáním výrobní objednávky potvrdit kompletní rozměrové a environmentální požadavky.

1. Průměr drátu
   Potvrďte skutečný vnější průměr izolace vodiče. Těsnění navržené pro výrazně odlišný průměr může způsobit nedostatečné stlačení nebo nadměrnou montážní sílu.
2. Rozměry dutiny konektoru
   Vnější geometrie těsnění musí přesně odpovídat dutině konektoru.
3. Gumový materiál
   Vyberte směs podle teploty, vlhkosti, chemikálií, olejů, expozice UV záření a dalších faktorů prostředí.
4. Tvrdost
   Tvrdost pryže ovlivňuje sílu vkládání, stlačení, pružnost a těsnicí kontakt.
5. Teplotní rozsah
   Před schválením materiálu by měly být definovány očekávané minimální a maximální provozní teploty.
6. Požadavek ochrany životního prostředí
   Určete požadovanou úroveň ochrany životního prostředí pro kompletní sestavu konektoru.
7. Proces montáže
   Ruční vkládání, automatizovaná montáž kabelového svazku, krimpování svorek a spojování konektorů mohou klást různé požadavky na těsnění.
8. Objem výroby
   Velkoobjemové projekty mohou ospravedlnit specializované nástroje a optimalizované lisovací procesy, zatímco nízkoobjemové aplikace mohou vyžadovat různé vývojové strategie.

Kde se používají 12pinové drátové těsnění?

12kolíkovou těsnící konfiguraci lze použít všude tam, kde musí konektorem procházet více elektrických obvodů při zachování ochrany životního prostředí.

• Automobilové kabelové svazky:Motorové prostory, elektronika karoserie, systémy osvětlení, senzory, řídicí moduly a další elektrické systémy vozidla.
• Elektromobily:Vybraná elektrická nízkonapěťová rozhraní, senzory, řídicí systémy a pomocná elektrická zařízení.
• Průmyslové vybavení:Stroje, automatizační systémy, ovládací skříně, senzory, motory a mobilní zařízení.
• Zemědělské stroje:Zařízení vystavené blátu, dešti, prachu, vibracím a změnám teploty.
• Stavební stroje:Těžká zařízení vyžadující odolné elektrické připojení v náročných venkovních prostředích.
• Venkovní elektrické systémy:Zařízení vystavené dešti, prachu, vlhkosti a měnícím se podmínkám prostředí.
• Specializované elektronické vybavení:Aplikace vyžadující kompaktní víceokruhové zapojení s utěsněním vůči okolnímu prostředí.

Přesná aplikace určuje požadovaný materiál, rozměry, těsnicí strukturu a metodu validace. Komponenta vhodná pro chráněný vnitřní řídicí systém nemusí být vhodná pro odkrytý motorový prostor nebo venkovní stroj pro velké zatížení.

Jak by se mělo instalovat drátěné těsnění?

Správná instalace je nezbytná, protože i vysoce kvalitní těsnění může ztratit svou účinnost, pokud je poškozeno, nesprávně umístěno nebo spárováno s nevhodným vodičem.

1. Zkontrolujte těsnění:Zkontrolujte, zda nejsou řezy, praskliny, deformace, praskliny, znečištění nebo jiné viditelné vady.
2. Ověřte kompatibilitu drátu:Ověřte, že průměr drátu odpovídá specifikovanému rozsahu těsnění.
3. Připravte drát:Ujistěte se, že plášť drátu je čistý a nepoškozený.
4. Umístěte těsnění správně:Ujistěte se, že těsnicí prvek je orientován podle konstrukce konektoru.
5. Opatrně vložte terminál:Vyvarujte se trhání nebo rolování těsnícího břitu během vkládání svorky.
6. Ověřte uchování terminálu:Ujistěte se, že terminál dosáhl správné polohy a zajišťovacího mechanismu.
7. Zkontrolujte konečnou montáž:Před testováním zkontrolujte polohu těsnění a stav spojení konektorů.

Pro automatizovanou výrobu by těsnění mělo být také vyhodnoceno z hlediska kompatibility s vkládacím zařízením, nástroji, rychlostí montáže a požadavky na mazání. Nadměrná síla vkládání může poškodit těsnění nebo drát, zatímco nedostatečné stlačení může snížit ochranu životního prostředí.

Jaké problémy může způsobit špatně zvolené těsnění?

Mnoho problémů s těsněním konektoru pochází spíše z nesouladu mezi těsněním a skutečnou aplikací než z koncepce samotného těsnícího systému.

Tyto problémy ukazují, proč by rozhodnutí o nákupu měla být založena na úplných technických specifikacích a nikoli pouze na ceně nebo vzhledu.

Jak zakázková výroba zlepšuje těsnění konektoru?

Standardní těsnicí komponenty jsou praktické, když rozměry konektoru a vodiče již odpovídají zavedené konstrukci. Mnoho OEM a průmyslových projektů však vyžaduje přizpůsobenou geometrii kvůli speciálním dutinám konektorů, neobvyklým průměrům vodičů, omezenému prostoru pro instalaci nebo náročným podmínkám prostředí.

Zakázková výroba umožňuje vyvinout těsnící profil, rozměry, materiál, tvrdost, barvu a výrobní proces podle požadavků zákazníka.

Například přizpůsobený projekt 12kolíkového těsnění drátu může vyžadovat:

• Přizpůsobené vnitřní průměry pro různé specifikace drátu
• Speciální vnější geometrie pro vlastní pouzdro konektoru
• Různé konstrukce těsnicího břitu
• Specifická tvrdost pryže
• Přizpůsobené barvy pro identifikaci obvodu
• Výběr materiálu na základě teploty nebo chemické expozice
• Nástroje vyvinuté z výkresů, vzorků nebo 3D dat
• Důsledná kontrola rozměrů pro velkosériovou výrobu

Zhejiang Guoming Rubber Technology Co., Ltd.lze vzít v úvahu při získávání přizpůsobených pryžových těsnících komponentů pro aplikace elektrických konektorů. U projektů OEM může poskytnutí úplných technických informací na začátku vývoje pomoci snížit zbytečné cykly vzorkování a zlepšit komunikaci mezi konstruktérem konektoru, výrobcem těsnění a montážním týmem.

Na co by se měli kupující ptát výrobce drátěných těsnění?

Před výběrem dodavatele by nákupní týmy měly vytvořit jasný technický kontrolní seznam. To pomáhá zabránit použití součásti, která vypadá správně, v nevhodné aplikaci.

U průmyslových a automobilových programů by kupující měli také zvážit konzistenci výroby, sledovatelnost, technickou komunikaci, správu nástrojů, balení, schopnost dodávek a dlouhodobou stabilitu dodávek.

Spolehlivý dodavatelský vztah by měl přesahovat rámec prvního vzorku. Dlouhodobý výkon konektoru závisí na zachování stabilních materiálových vlastností, rozměrové přesnosti a výrobních kontrol ve více sériích.

Často kladené otázky

Závěrečné úvahy

A 12kolíkové těsnění drátu pro elektrický konektorje malá součástka, která hraje důležitou roli ve spolehlivosti víceokruhového elektrického spojení. Jeho účinnost závisí na interakci mezi materiálem, geometrií, velikostí drátu, dutinou konektoru, kompresí, procesem montáže a podmínkami prostředí.

Pro inženýrské týmy je nejdůležitějším krokem definovat kompletní provozní prostředí před výběrem těsnicího materiálu a rozměrů. U nákupních týmů by měly být vedle jednotkové ceny zvažovány schopnosti dodavatele, konzistence výroby, podpora přizpůsobení a kontrola kvality.

Pokud standardní součást nemůže splnit požadavky, drátěné těsnění navržené OEM může poskytnout přesnější přizpůsobení systému konektorů. Práce přímo z konstrukčních výkresů, vzorků nebo rozměrových specifikací může také pomoci výrobcům vyvinout řešení těsnění, které bude lépe odpovídat konečné aplikaci.
